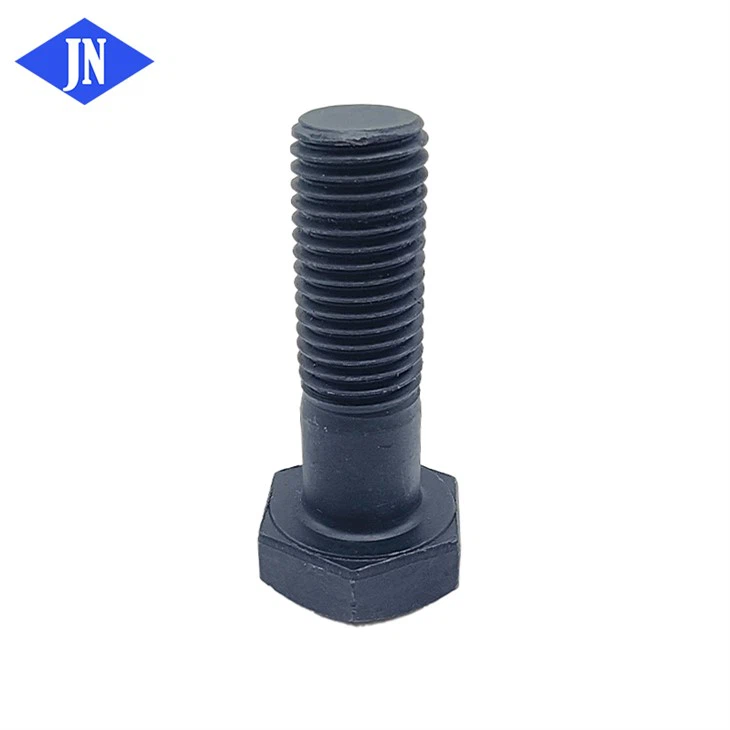

Introducerea GB/T 1228 HEX BOLTS

Șuruburile hexagonale GB/T 1228 sunt de mare rezistență, șuruburi mari de cap hexagon, proiectate pentru structuri de oțel, conform standardului național chinez. Aceste șuruburi sunt disponibile în două clase de rezistență: 8.8s și 10.9, ceea ce le face potrivite pentru aplicații solicitante, unde sunt esențiale conexiuni robuste și fiabile.

Gradul de rezistență al GB/T 1228 HEGE HEX BOLTS

Grad 8.8s

Această notă indică o rezistență la tracțiune de cel puțin 8 0 0 MPa și un raport de randament de 0,8, asigurând o durabilitate excelentă și o capacitate de încărcare.

Grad 10.9s

Cu o rezistență la tracțiune de cel puțin 1 0 00 MPa și un raport de randament de 0,9, acest grad oferă o putere și performanță superioară pentru aplicații și mai solicitante.

Aplicații de GB/T 1228 Heavy Duty HEX BOLTS

Poduri cu distanțe lungi

Clădiri din oțel înalte

Expoziții

Structuri din oțel turn

Macara mare de port

Structuri din oțel cazan

Platforme din oțel offshore

Turnul turbinei eoliene

Dimensiunile șuruburilor de cap hexagonal greu

Dimensiuni grele de șuruburi hexagonale

heavy duty hex bolts dimension

Dimensiune (mm)
d	M12	M16	M20	M22	M24	M27	M30
S	21	27	34	36	41	46	50
K	7.5	10	12.5	14	15	17	18.7
L	35-75	45-130	50-460	55-220	60-420	65-260	70-260

Sarcina la tracțiune de GB/T 1228 HEX BOLTURI HEX

Încărcare la tracțiune (KN)
	M12	M16	M20	M22	M24	M27	M30
8.8S	70-86.8	130-162	203-252	251-312	293-364	381-473	466-518
10.9S	87.7-104.5	163-195	255-304	315-376	367-438	477-569	583-696

Diferența dintre șuruburile hexagonale și șuruburile comune

Materiale:GB/T 1228 Șuruburile hexagonale sunt de obicei confecționate din oțel carbon cu aliaj scăzut sau oțel de carbon mediu. În timp ce șuruburile obișnuite sunt confecționate din oțel Q235.

Grad de forță:Gradul de rezistență obișnuit al șuruburilor este scăzut, în general 4,4, 4,6, 5,6. Dar notele de rezistență la șuruburi hex de înaltă rezistență sunt 8,8s și 10,9.

Aplicație:Șuruburile obișnuite sunt utilizate în principal în structuri de lemn și structuri de oțel ușor. Șuruburile de înaltă rezistență sunt utilizate în principal în conexiunea industriei grele și a structurilor purtătoare de încărcare a clădirilor înalte, cum ar fi podurile și plantele industriale mari.

Termina

HDG

Dacromet

Z/P

Negru

Phos simplu phined

Ambalaj

Rezumat

Sinergia este recunoscută ca producător de frunte în structura oțelului și industria de fixare. Suntem dedicați să furnizăm soluții personalizate, să folosim tehnici avansate de fabricație și să oferim produse de înaltă calitate pentru a răspunde cerințelor unice ale clienților noștri.Contactaţi-neAstăzi pentru a afla mai multe despre GB/T 1228 Heavy Hex Bolts!

Tag-uri populare: GB/T 1228 HEX BOLTS, China GB/T 1228 Producători de șuruburi hexagonale, furnizori, fabrică

Specificații cu șuruburi hexitare grele

gb t 1228 hex bolts size

Dimensiune		M12		M16		M20		M22		M24		M27		M30
P		1.75		2		2.5		2.5		3		3		3.5
DW	min	19.2		24.9		31.4		33.3		38.0		42.8		46.5
k	(Metric)	7.5		10		12.5		14		15		17		18.7
	Max	7.95		10.75		13.40		14.90		15.90		17.90		19.75
	min	7.05		9.25		11.60		13.10		14.10		16.10		17.65
k'	min	4.9		6.5		8.1		9.2		9.9		11.3		12.4
r	min	1.0		1.0		1.5		1.5		1.5		2.0		2.0
S	Max	21		27		34		36		41		46		50
	min	20.16		26.16		33		35		40		45		49
b	L	Mai puțin sau egal cu 40	Mai mare sau egal cu 45	Mai puțin sau egal cu 50	Mai mare sau egal cu 55	Mai puțin sau egal cu 60	Mai mare sau egal cu 65	Mai puțin sau egal cu 65	Mai mare sau egal cu 70	Mai puțin sau egal cu 70	Mai mare sau egal cu 75	Mai puțin sau egal cu 75	Mai mare sau egal cu 80	Mai puțin sau egal cu 80	Mai mare sau egal cu 85
	nominal	25	30	30	35	35	40	40	45	45	50	50	55	55	60
L		25-75		45-130		50-160		55-220		60-250		65-280		70-320

GB/T 1228 Asamblare a șuruburilor hexagonale grele

Tip	Șurub	Piuliţă	Mașină de spălat
Standard	GB/T 1228	GB/T 1229	GB/T 1230
Grad	10.9S	10H	35-45 hrc
Grad	8.8S	8H	35-45 hrc

Proprietățile mecanice ale șuruburilor

Grad	Dimensiune	Rezistență la tracțiune (MPA)	Duritate (HRC)	Alungire (%)
10.9S	M12-M24	1040-1240	33-39	Mai mare sau egal cu 10
	M27-M30
8.8S	M12-M24	830-1030	24-31	Mai mare sau egal cu 12
	M27-M30
